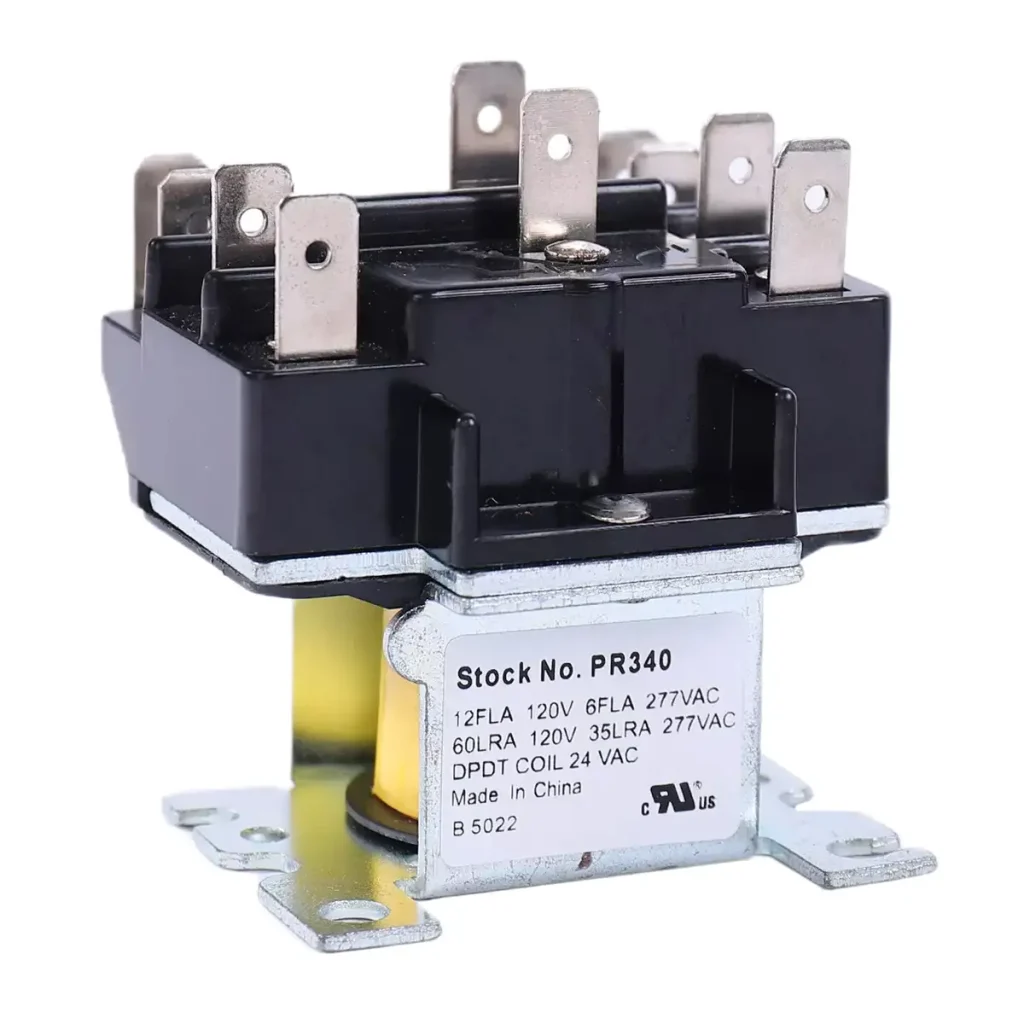

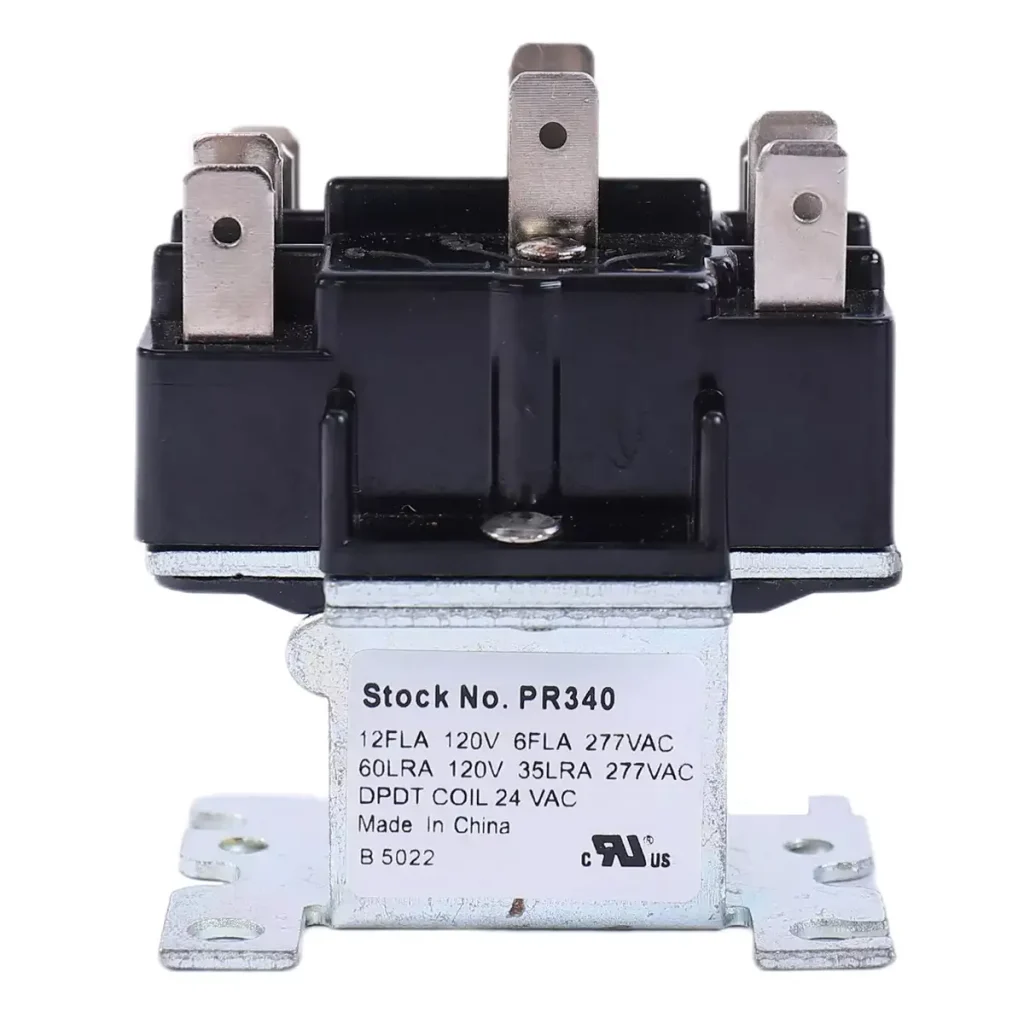

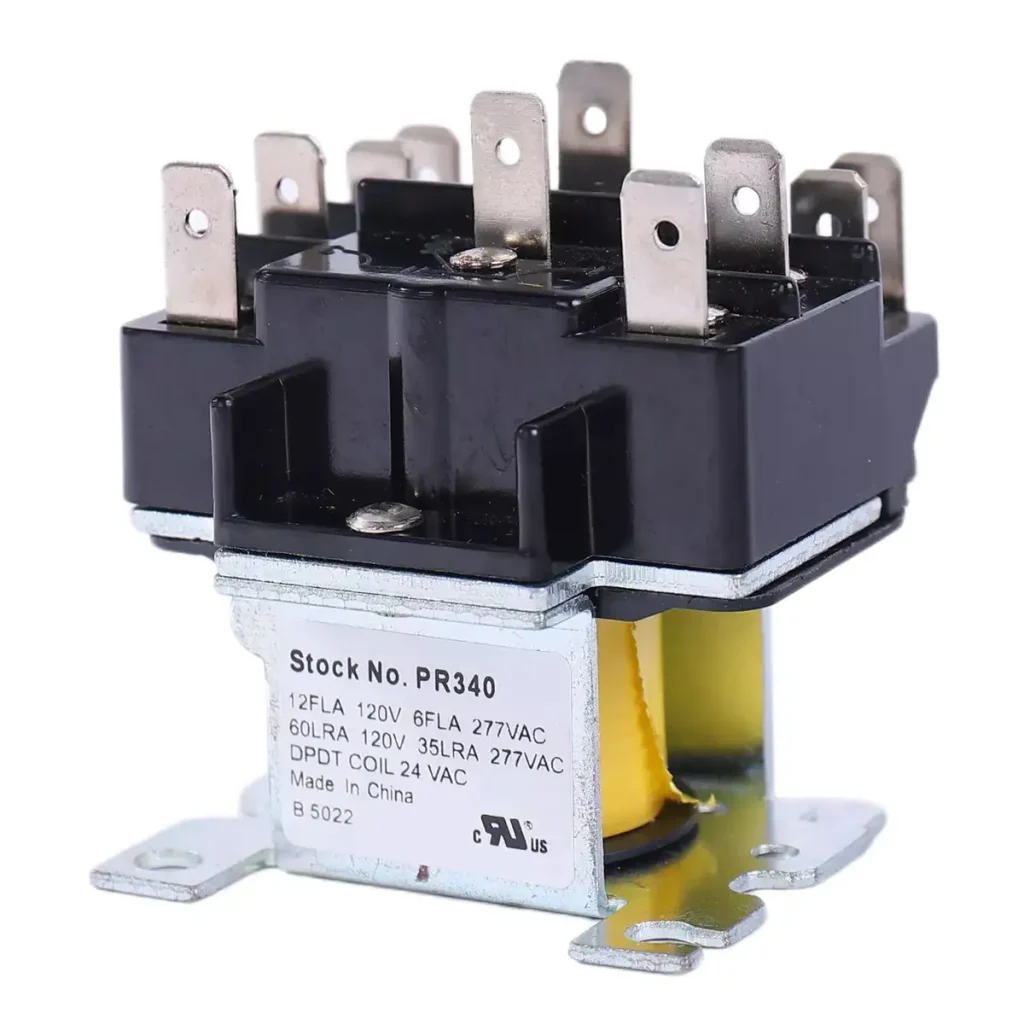

Relé de conmutación de aire acondicionado serie PR34
- Capacidad de conmutación de 25A
- Tiene una variedad de posiciones de montaje.
- Con una variedad de cableado
- Estructura de embalaje tipo cubierta antipolvo
,
,
,
Descripción
Se utiliza en bombas de calor, máquinas expendedoras, ventiladores, calefacción y aire acondicionado.
Modelo y especificación del producto
| Identificación del artículo | Tensión nominal | Recogida (VAC) | Abandono escolar (VAC) | Resistencia de la bobina (Ω) | Resistencia de contacto (mΩ) | Formulario de contacto |
|---|---|---|---|---|---|---|
| PR-340 | 24 | ≤ 20.4 | ≥ 4.8 | 19×(1±10%) | ≤ 50 | DPDT |
| PR-341 | 104/120 | ≤ 102.0 | ≥ 24 | 440×(1±10%) | ≤ 50 | DPDT |
| PR-342 | 208/240 | ≤ 204.0 | ≥ 48 | 1600×(1±10%) | ≤ 50 | DPDT |
| PR-343 | 24 | ≤ 20.4 | ≥ 4.8 | 19×(1±10%) | ≤ 50 | SPDT |
| PR-344 | 104/120 | ≤ 102.0 | ≥ 24 | 440×(1±10%) | ≤ 50 | SPDT |
| PR-345 | 208/240 | ≤ 204.0 | ≥ 48 | 1600×(1±10%) | ≤ 50 | SPDT |
| PR-346 | 24 | ≤ 20.4 | ≥ 4.8 | 19×(1±10%) | ≤ 50 | DPST-NO |
| PR-347 | 104/120 | ≤ 102.0 | ≥ 24 | 440×(1±10%) | ≤ 50 | DPST-NO |
| PR-348 | 208/240 | ≤ 204.0 | ≥ 48 | 1600×(1±10%) | ≤ 50 | DPST-NO |
Características del Producto
| Características del Producto | |||||
| Formulario de donación | SPST-NO/SPST-NC/ SPDT DPST-NO/DPST-NC/ DPDT |
||||
| Resistencia al contacto | ≤50 mΩ (a 6 V/1 A) | ||||
| Material de contacto | AgCdO | ||||
| Tensión máxima de conmutación | 277VAC | ||||
| Corriente de conmutación máxima | 25A | ||||
| Potencia de entrada | Poder de retencion | 9.5 VA | |||
| Potencia de entrada | 21.5 VA | ||||
| Puntuación de contactos | 12 FLA, 60 LRA, 15 A resistivo a 125 VCA; 6 FLA, 35 LRA, 15 A resistivo a 250/277 VCA; 3 FLA, 18 LRA, 12.5 A resistivo a 480 VCA; 3 FLA, 14 LRA a 600 VCA; |
||||
| Durabilidad mecánica | 1×106 píxeles | ||||
| Durabilidad eléctrica | 2.5×105 operaciones, a cargas resistivas nominales. 1.0×105 operaciones., a cargas inductivas nominales. |
||||
| resistencia de aislamiento | 500 MΩ (500 VCC) | ||||
| Resistencia dieléctrica | Entre bobina y contacto | 2200 V CA 1 minuto | |||
| Entre contactos desconectados | 1000 V CA 1 minuto | ||||
| Tiempo de acción: | ≤25ms | ||||
| Tiempo de liberación: | ≤25ms | ||||
| Choque (estabilidad) | 98m / s2 | ||||
| Vibración | 10 Hz a 55 Hz, 1.5 mm de amplitud doble | ||||
| Rango de humedad | 5% - 85% RH | ||||
| Rango de temperatura | -40 ℃ - 65 ℃ | ||||
| Formulario de salida | Conexión rápida | ||||
| peso | Acerca de 173g | ||||
| Método de empaque | Tipo de cubierta antipolvo | ||||
