2300V Half Bridge Módulo MOSFET de SiC
- Medio puente MOSFET de SiC de 5 mΩ/2300 V
- Si3N4 AMB
- Termistor NTC
- Disposición de baja inducción
- Pines soldables
- Placa base aislada
Descripción
El HCS05FH230E2B2 es un módulo MOSFET de SiC de vanguardia con una tensión nominal de 2300 V y una resistencia de encendido ultrabaja de 5 mΩ. Adopta una topología de medio puente con tecnología Si₃N₄ AMB y está encapsulado en un encapsulado Easy2B para una eficiente disipación térmica y resistencia mecánica.
| MÁXIMOS RATINGS |
|||
| Valoración | Símbolo | Value alto | Unidad |
| Voltaje de drenaje-fuente | VDsS | 2300 | V |
| Voltaje de compuerta-fuente | VG | + 22 / -10 | V |
| Corriente de drenaje continua a Tc = 80 (TJ = 175 ℃) | IDS | 240 | A |
| Corriente de drenaje pulsada (TJ = 175 ℃) | IDPulse | 300 | A |
| Disipación máxima de potencia a Tc = 80 ℃ (TJ = 175 ℃) | ptot | 800 | W |
| Temperatura mínima de funcionamiento de la unión | TJMIN | -40 | ℃ |
| Temperatura máxima de funcionamiento de la unión | TJMAX | 175 | ℃ |
Aplicaciones
- Accionamientos de motor
- Accionamientos servo
- Impulsores solares
- Sistemas de alimentación ininterrumpida (SAI)

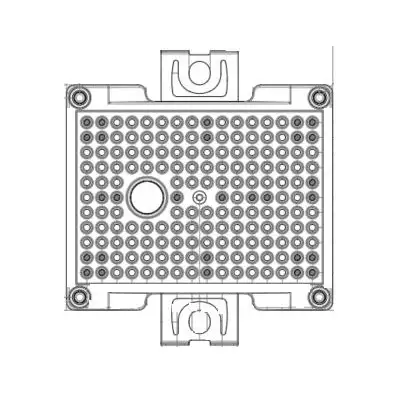

Dimensiones (mm)
