Con el proceso acelerado de desarrollo de las energías renovables, la energía solar se ha convertido en el foco de atención mundial por sus grandes reservas, amplia distribución y otras características. energía solar Se trata de generación de energía fotovoltaica.
A medida que la demanda mundial de energía continúa aumentando y las preocupaciones ambientales se vuelven cada vez más urgentes, la transición hacia fuentes de energía limpias y sostenibles nunca ha sido tan crucial. La energía solar destaca entre las opciones renovables debido a su abundancia y accesibilidad en diferentes regiones geográficas. La energía solar se utiliza en forma de generación de energía fotovoltaica. Una de las formas más comunes de generación de energía fotovoltaica es el microinversor, que ha revolucionado el funcionamiento de los sistemas de energía solar y se ha convertido en un componente esencial de las instalaciones solares residenciales y comerciales modernas.
¿Qué es un microinversor?
A microinversor Es un dispositivo electrónico utilizado en un sistema de energía solar. Tiene una potencia menor o igual a 1,000 vatios y cuenta con un MPPT a nivel de módulo. Los inversores fotovoltaicos se utilizan principalmente para convertir la corriente continua (CC) generada por los paneles fotovoltaicos en corriente alterna (CA) para suministrar energía a una red doméstica o comercial. A diferencia de... inversores de cadena tradicionales Para gestionar varios paneles simultáneamente, los microinversores suelen instalarse directamente en la parte posterior de cada panel solar, creando un sistema de generación de energía distribuida más flexible y eficiente. Esta arquitectura descentralizada ofrece numerosas ventajas en términos de monitorización del sistema, mantenimiento y optimización general de la producción energética.

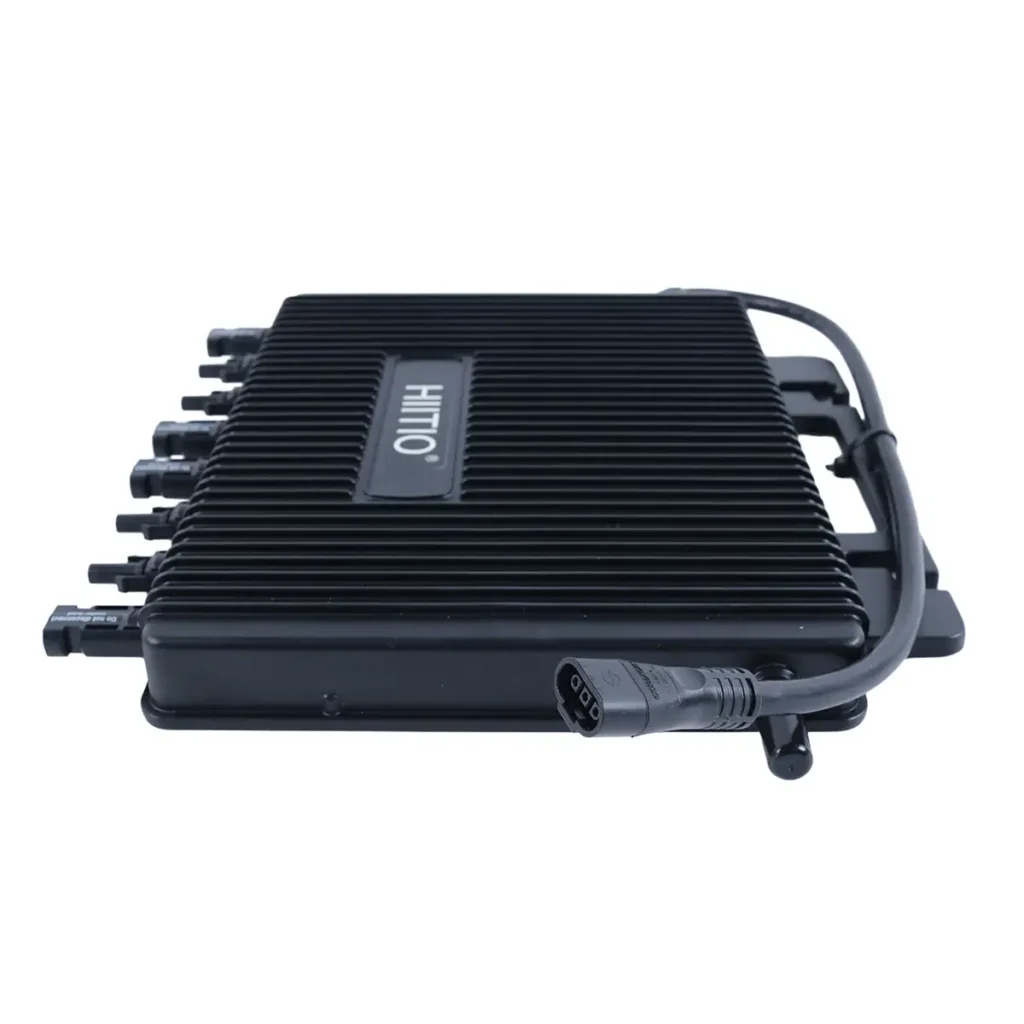

VISTA LATERAL DIFERENTE DEL MICROINVERSOR HIITIO
¿Cuáles son los componentes de un microinversor?
El diseño estructural de un microinversor generalmente consta de los siguientes componentes principales:
1. Circuito de entrada
Se utiliza para recibir la entrada de corriente continua (CC) y rectificarla para convertirla en voltaje de CC. El circuito de entrada sirve como puerta de entrada para la energía eléctrica que entra al sistema del microinversor. Este componente debe estar diseñado para soportar los niveles de voltaje variables que resultan de las condiciones cambiantes de la luz solar a lo largo del día. El circuito de entrada generalmente incluye condensadores e inductores que ayudan a estabilizar la energía entrante y la preparan para las etapas de conversión posteriores. Los circuitos de entrada avanzados también incorporan mecanismos de protección contra picos o irregularidades de voltaje que podrían ocurrir debido a las condiciones climáticas o las fluctuaciones de la red eléctrica.
2. Circuito de control
Se utiliza para controlar el estado de conmutación y la frecuencia de los elementos de conmutación para realizar la conversión de CC a CA. El circuito de control representa el "cerebro" del microinversor, utilizando sofisticados algoritmos y microprocesadores para gestionar todo el proceso de conversión. Este circuito monitoriza constantemente diversos parámetros, como la tensión de entrada, la corriente de salida, la frecuencia y la temperatura, para garantizar un funcionamiento óptimo. Los circuitos de control modernos emplean procesadores digitales de señales (DSP) o microcontroladores que pueden ejecutar estrategias de control complejas e implementar... Algoritmos MPPTy proporcionar capacidades de comunicación en tiempo real para el monitoreo y diagnóstico del sistema.
3. Componentes de conmutación
MOSFET (transistores de efecto de campo semiconductores de óxido metálico), IGBT (transistores bipolares de puerta aislada), y otros componentes de conmutación de alta frecuencia se utilizan habitualmente para realizar operaciones de conmutación de alta frecuencia. Estos dispositivos semiconductores son fundamentales para el funcionamiento del inversor, ya que se activan y desactivan rápidamente miles de veces por segundo para crear la forma de onda de corriente alterna.
La selección de los componentes de conmutación adecuados es fundamental para determinar la eficiencia, la capacidad de gestión de potencia y el rendimiento térmico del microinversor. Los microinversores avanzados suelen utilizar... carburo de silicio (SiC) o dispositivos de conmutación de nitruro de galio (GaN), que ofrecen características de rendimiento superiores en comparación con los componentes tradicionales basados en silicio.
4. Circuito de filtro de salida
Se utiliza para filtrar corriente alterna de alta frecuencia, eliminar componentes de alta frecuencia y obtener una salida de corriente alterna estable. El circuito de filtro de salida es esencial para producir energía CA limpia y compatible con la red eléctrica. Consiste en combinaciones cuidadosamente diseñadas de... condensadores, inductores y, a veces, resistencias que trabajan juntos para eliminar armónicos no deseados y ruido de alta frecuencia de la forma de onda de salida.
Un filtro de salida bien diseñado garantiza que el microinversor produzca una forma de onda de CA sinusoidal pura Que cumpla con los estrictos estándares de interconexión a la red y no interfiera con otros equipos eléctricos. El filtro debe equilibrar la eficacia en la reducción de armónicos con una mínima pérdida de potencia para mantener una alta eficiencia general del sistema.
5. Circuito de protección
Se utiliza para supervisar y proteger el estado de funcionamiento del microinversor, como sobrecorriente, sobretensión y sobretemperatura. Los circuitos de protección son funciones de seguridad esenciales que supervisan continuamente las condiciones de funcionamiento del microinversor y responden ante situaciones anormales. Estos circuitos implementan múltiples capas de protección, incluyendo protección contra cortocircuitos, detección de fallas a tierra, detección de fallas de arco y prevención de funcionamiento en isla. Los sensores de temperatura controlan el calor Generada por los componentes de potencia, activa medidas de enfriamiento o procedimientos de apagado si es necesario. Los circuitos de protección modernos también incluyen funciones de diagnóstico que pueden identificar e informar diversas condiciones de falla a los operadores del sistema, lo que facilita la rápida resolución de problemas y el mantenimiento.
Estos componentes cooperan para realizar la función del microinversor. Gracias a un diseño de circuito racional y una estrategia de control, el microinversor puede convertir eficientemente la corriente continua (CC) en corriente alterna (CA), ampliamente utilizada en diversos escenarios que requieren corriente alterna (CA). La integración de estos componentes requiere una ingeniería meticulosa para lograr alta eficiencia, fiabilidad y durabilidad, manteniendo al mismo tiempo unas dimensiones compactas ideales para su instalación en paneles solares individuales.
¿Cómo funciona un microinversor?
El principio de funcionamiento de un inversor fotovoltaico se puede resumir brevemente en los siguientes pasos, que juntos crean un flujo continuo de energía desde la luz solar hasta la energía eléctrica utilizable:
1. Generación de energía mediante módulos fotovoltaicos
Cuando la luz solar irradia el módulo fotovoltaico, los fotones interactúan con los electrones del material fotovoltaico, lo que provoca la fuga de electrones del material y la formación de una corriente fotogenerada. Esta corriente fotogenerada es CC. El efecto fotovoltaico, descubierto por primera vez en el siglo XIX, constituye la base de la generación de energía solar.
La eficiencia de este proceso depende de múltiples factores, incluida la calidad del material fotovoltaico, la intensidad y el ángulo de la luz solar, la temperatura del panel y la presencia de sombras o suciedad en la superficie del panel.
2. Entrada de CC
La corriente fotogenerada se capta y se envía a la entrada de CC del inversor fotovoltaico a través de los cables del módulo fotovoltaico. Durante este proceso, la corriente CC pasa por fusibles e interruptores de desconexión de CC para garantizar el funcionamiento seguro y estable del sistema. El cableado de CC debe dimensionarse e instalarse correctamente para minimizar las pérdidas de potencia y garantizar la seguridad eléctrica.
La gestión de cables y la integridad de las conexiones son factores críticos que afectan el rendimiento y la longevidad del sistema. Unas conexiones de CC correctamente instaladas también facilitan las operaciones de mantenimiento y la resolución de problemas del sistema cuando sea necesario.
3. Conversión de CC a CA
El componente principal del inversor fotovoltaico es el circuito inversor, que convierte la CC en corriente alterna (CA) de alta frecuencia mediante la conducción y el apagado de interruptores electrónicos de potencia (p. ej., IGBT, MOSFET, etc.). Esta corriente alterna de alta frecuencia es procesada por el circuito de filtro y convertida en una corriente alterna sinusoidal estable. El proceso de conversión implica sofisticadas técnicas de modulación por ancho de pulso (PWM) que controlan con precisión la sincronización de la conmutación para generar la forma de onda de CA deseada. La eficiencia de este proceso de conversión suele superar el 95 % en los microinversores modernos, lo que representa una pérdida mínima de energía durante la transformación de CC a CA.
4. Salida CA.
La energía CA convertida se conecta a la red eléctrica a través de la salida del inversor. En este proceso, el inversor cuenta con diversas funciones de protección interna, como protección contra sobretensión, sobrecorriente y subtensión, entre otras, para garantizar la calidad y estabilidad de la energía CA de salida. La salida de CA debe estar cuidadosamente sincronizada con la frecuencia y la fase de la red para permitir una inyección de energía fluida. Los microinversores ajustan continuamente su salida para adaptarse a las condiciones de la red y cumplir con los requisitos de interconexión de las compañías eléctricas locales, garantizando así un suministro de energía seguro y eficiente al sistema eléctrico.
5、Operación conectada a la red o fuera de ella
Según la configuración del sistema y el escenario de aplicación, el inversor fotovoltaico puede funcionar en modo conectado a la red o en modo fuera de la red. En el modo conectado a la red, el inversor conectará directamente la energía CA convertida a la red para suministrar energía a hogares, empresas o sistemas de energía a gran escala; en el modo fuera de la red, el inversor almacenará la energía CA convertida en la batería para su uso en entornos sin red.
Elija los microinversores HIITIO para su sistema de energía solar
Cuando se trata de seleccionar una solución de microinversor confiable y de alto rendimiento, HIITIO se destaca como un proveedor líder en la industria de la energía solar. Microinversores HIITIO Están diseñados con tecnología de vanguardia e incorporan todos los componentes y características esenciales discutidos anteriormente, brindando eficiencia, confiabilidad y longevidad excepcionales para instalaciones solares residenciales y comerciales. Contacta con HIITIO hoy para obtener más información sobre cómo nuestros productos microinversores pueden ayudarle a aprovechar la energía del sol y alcanzar sus objetivos de energía renovable.
